¿Qué aprenderá?

• En el tutorial se describe un tablero web para IoT que incluye la toma de decisiones de diseño e implementación, considerando decisiones previamente tomadas en capas anteriores (por ej., capa de dispositivos, capa de datos).

¿Qué hará?

• Se desplegará Grafana para ver un tablero web en acción con datos de prueba y medidos en tiempo real por la capa física. Luego, se creará una visualización para el tablero desde cero.

¿Cuáles son los prerrequisitos?

• Cuenta de AWS Academy para desplegar el sistema en ese proveedor de nube. Las instrucciones para la creación de la cuenta fueron dadas en un tutorial previo.
• Conocimientos de AWS y SQL.
• Infraestructura desplegada en el tutorial capa de aplicación: lógica.
• Script de IaC para el servidor de Grafana.

Grafana es una tecnología web que ayuda a crear tableros (dashboards) de monitoreo de diversos sistemas. La tecnología es compatible con una alta variedad de fuentes de datos, entre esas están bases de datos relacionales, de series de tiempo y documentales. Grafana es de código abierto, aunque también existen licencias de pago para acceso a la nube de Grafana.

En el sistema que ha desplegado en los tutoriales pasados estaba haciendo uso de HighCharts para graficar los datos; sin embargo, en este tutorial usamos Grafana debido a sus ventajas con respecto a Highcharts, las cuales pueden verse en la tabla comparativa que sigue:

Tabla 1. Comparación de características y ventajas de Highcharts vs. Grafana

Para integrar Grafana con las capas que se han desarrollado en los tutoriales hemos agregado una nueva máquina virtual al despliegue del sistema (ver Figura 1). Como puede observar en el diagrama de despliegue, la nueva máquina que ejecuta Grafana está conectada únicamente con la base de datos y es alcanzada desde el navegador del usuario final. A lo largo del tutorial, Grafana se conectará a dos bases de datos diferentes: una llamada "iot_data_demo" y otra "iot_data". La base de datos "Iot_data_demo" contiene un conjunto de datos de base para que se vea más claramente el propósito de cada gráfica del tablero. Por su parte, "iot_data" se utilizará para ver la actualización de las gráficas en tiempo cercano al real cuando se conecten el resto de capas del sistemas IoT.

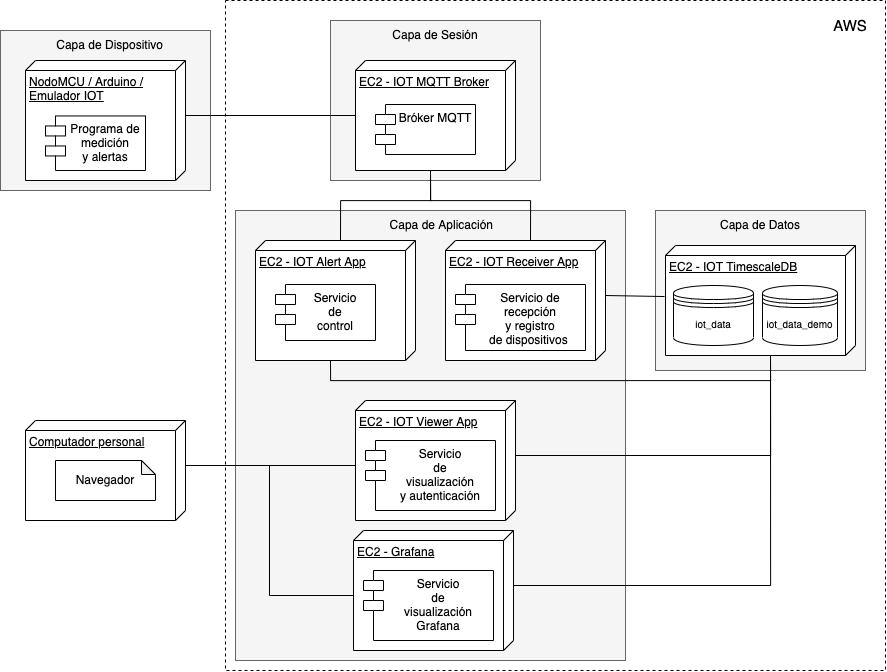

Figura 1. Diagrama de despliegue de la arquitectura de microservicios, incluyendo el servicio de visualización de Grafana

Para más información sobre tecnología, puede visitar el sitio web de Grafana.

El tutorial empieza por desplegar la infraestructura que se requiere para ejecutar el tablero Grafana del ejemplo REMA y verlo en acción. Esto se hará con ayuda de un script de IaC (Infrastructure as Code) en CloudFormation. Posteriormente, usted deberá integrar Grafana con una fuente de datos de prueba a través de algunas configuraciones. En este punto es importante que siga teniendo desplegada la infraestructura realizada en el anterior tutorial ("Capa de aplicación: lógica"). Luego, usted explorará el tablero, con su respectivo código y configuraciones. Seguidamente, se conectará Grafana a las capas que se vienen trabajando en tutoriales anteriores para ver la actualización de las gráficas en tiempo cercano al real. Para finalizar, se crea una nueva gráfica en el tablero y se cierra con algunas reflexiones.

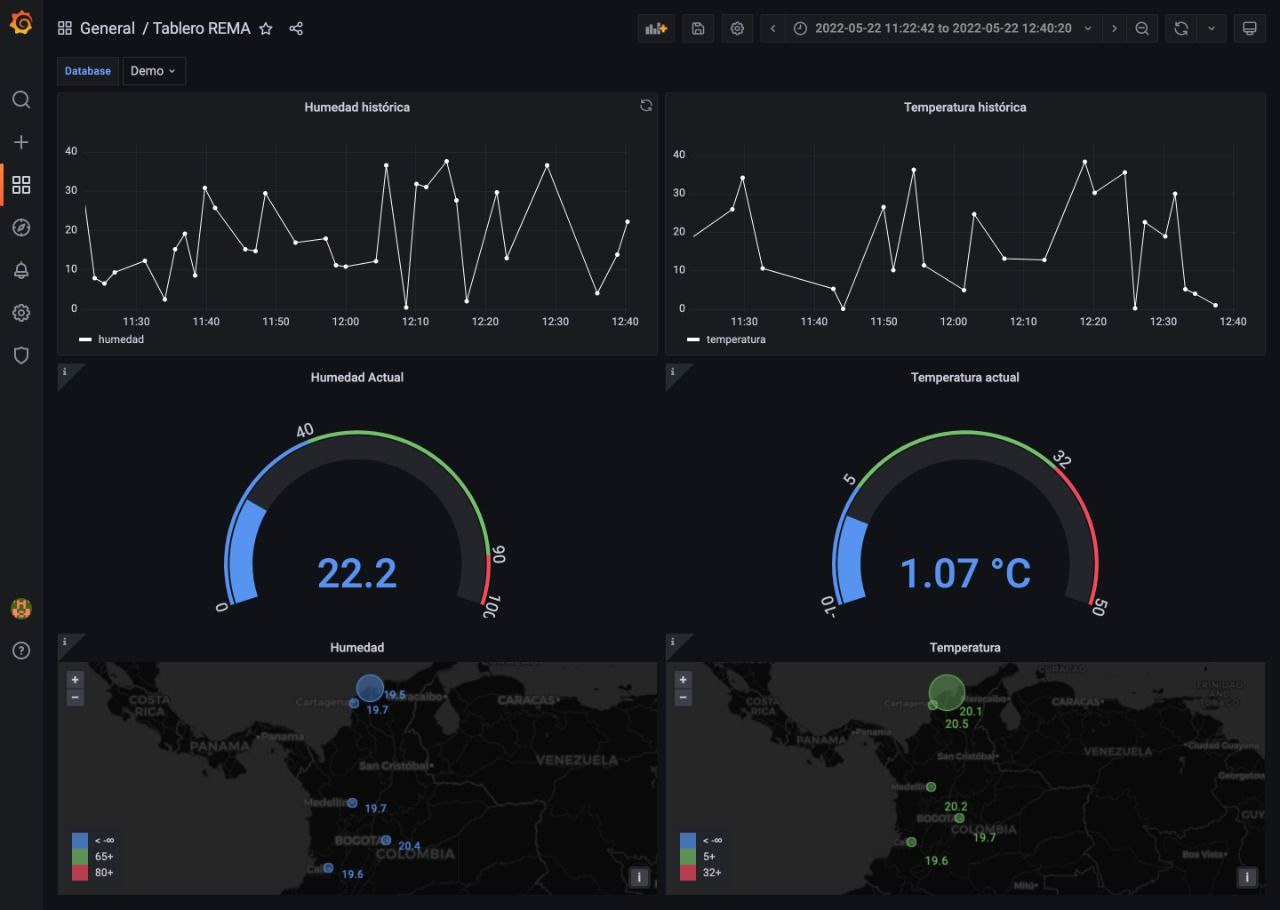

Figura 2. Gráficas del tablero REMA

La Figura 2 muestra el tablero Grafana del ejemplo REMA. Recordemos que los usuarios finales y tomadores de decisión son los miembros de una comunidad académica. Los datos que se explotan son los de temperatura y humedad colectados en una cierta ubicación geográfica. Las decisiones que estos miembros pueden tomar van desde decisiones sencillas del día a día (como ventilar su vivienda para mejorar la calidad del aire) hasta decisiones de responsabilidad social (como interponer acciones de la mano de colectivos medioambientales de la ciudad si la temperatura/humedad está por fuera de los rangos de referencia). Para soportar estas decisiones hemos diseñado un tablero con tres partes principales:

• Parte 1: gráfica de línea de temperatura en el tiempo y gráfica de línea de humedad en el tiempo.
• Parte 2: gráfica gauge del último valor de temperatura medido y gráfica gauge del último valor de humedad medido.
• Parte 3: mapa de calor de los promedios de temperatura por ciudad y mapa de calor de los promedios de humedad por ciudad.

Para ver el tablero REMA en acción siga las instrucciones a continuación.

En esta sección se despliega la máquina virtual de AWS que corre Grafana, por medio de un script de CloudFormation. En el script se especifica la creación de la VPC (Red Privada Virtual), los permisos de seguridad y la creación de la máquina EC2. Adicionalmente, para la máquina se especifican los comandos que instalan el ambiente de ejecución requerido para que se ejecute Grafana correctamente. Para desplegar la máquina virtual siga los pasos a continuación:

1. Ingrese a AWS Academy y entre al módulo donde encuentra la terminal. Inicie el laboratorio dando clic en el botón "Start lab".

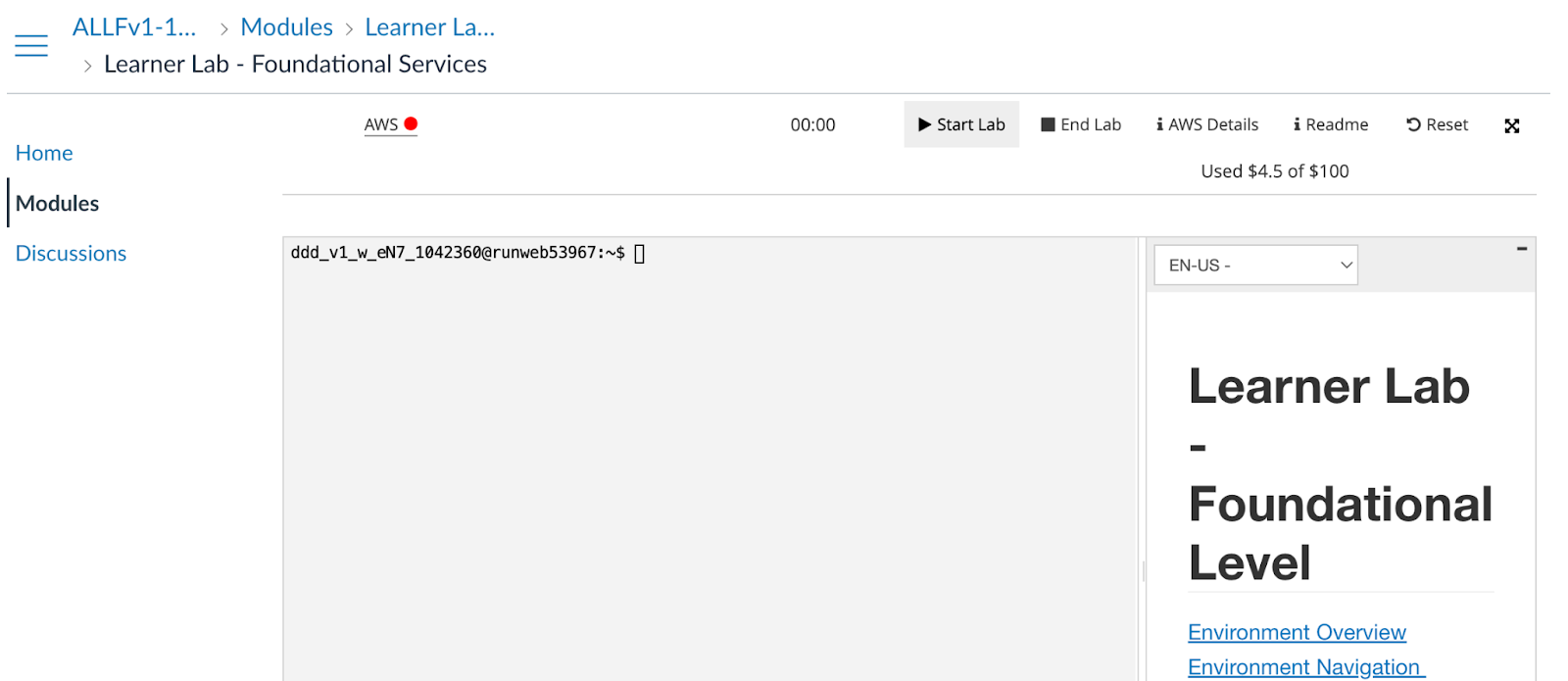

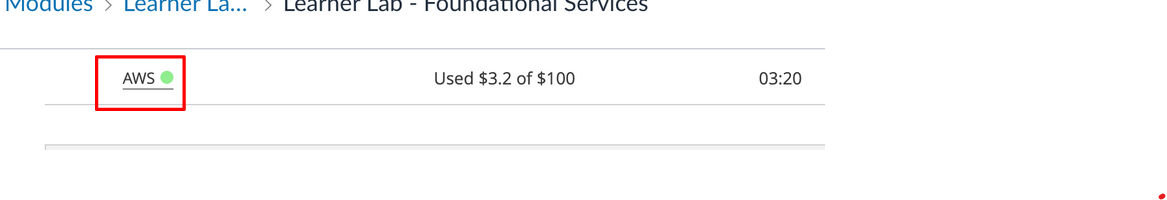

Figura 3. Interfaz de inicio del laboratorio

2. Descargue el script de CloudFormation en la terminal con el siguiente comando:

~$ wget -O template https://raw.githubusercontent.com/SELF-Software-Evolution-Lab/Realtime-Monitoring-webApp/main/tutoriales/Capa%20de%20Aplicaci%C3%B3n%20Visualizaci%C3%B3n/IOT-Grafana.template.json

3. Con el script en la terminal puede ejecutar el comando para desplegar la infraestructura:

~$ aws cloudformation create-stack --stack-name iot-grafana --template-body file://template --capabilities "CAPABILITY_IAM"

En la terminal se debe mostrar el ID del stack creado.

4. Ahora espere unos momentos mientras se despliega la infraestructura. Para conocer el estado del despliegue, diríjase a la consola de AWS, pulsando el botón "AWS" en la interfaz de inicio del laboratorio, y acceda a la sección "CloudFormation" (https://us-east-1.console.aws.amazon.com/cloudformation/home) :

Figura 4. Inicio de la consola de AWS

En la sección "CloudFormation" podrá ver el estado del stack, a saber: creación en proceso, fallo o creación completada. Para continuar asegúrese de que al menos existen los stacks iot-system e iot-grafana.

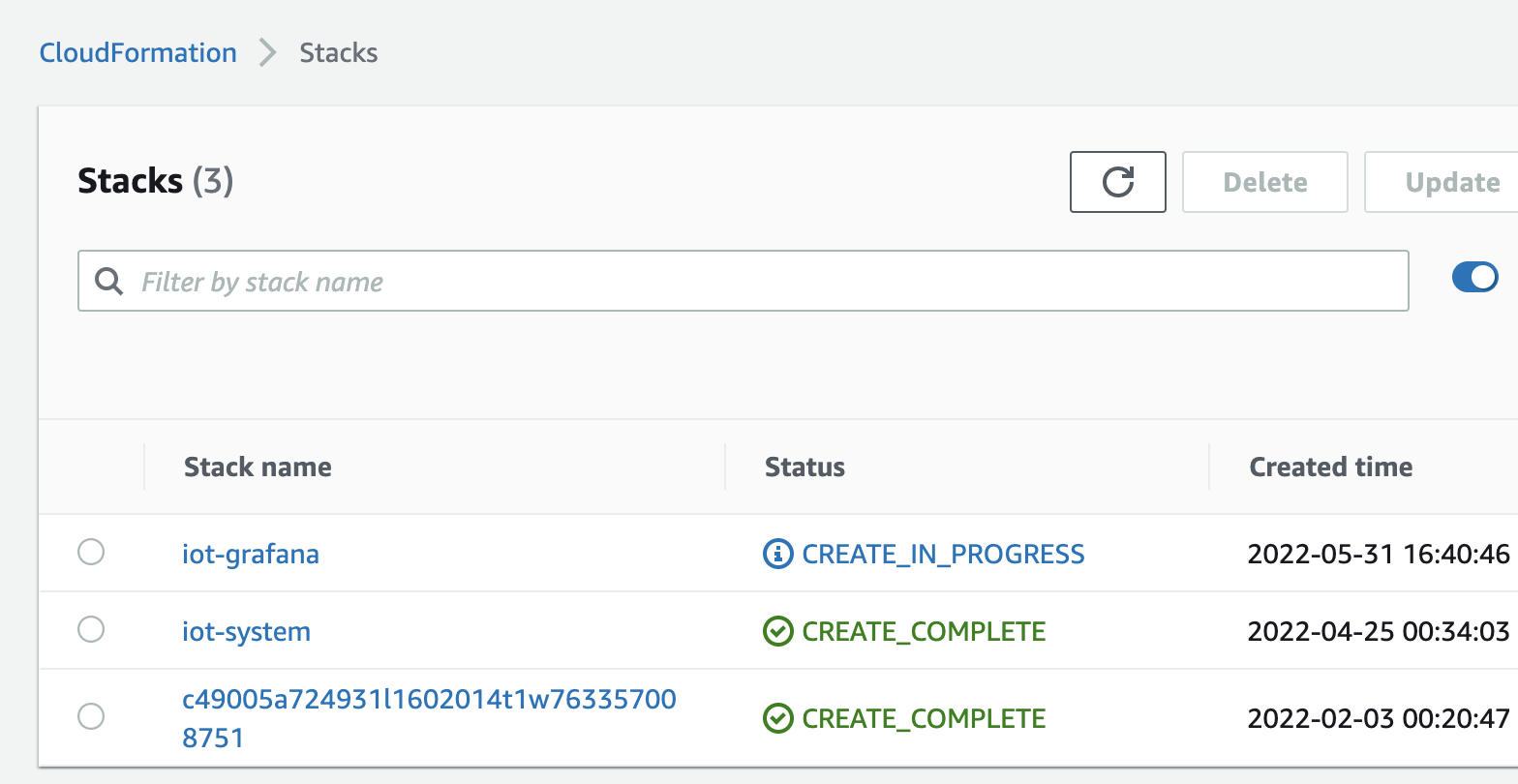

Figura 5. Stacks creados en CloudFormation

Espere a que el estado del stack iot-grafana sea "CREATE_COMPLETE".

5. Ahora puede revisar las máquinas creadas por el script. Diríjase a "EC2->Instances" (puede usar este enlace: https://us-east-1.console.aws.amazon.com/ec2/v2/home). Allí puede encontrar el listado de las máquinas que se han desplegado en AWS. Adicional a las máquinas del tutorial anterior (cinco máquinas EC2), debe haber otra EC2 llamada IOT-Grafana/Grafana. Si eliminó las máquinas, debe realizar de nuevo el tutorial de capa de aplicación lógica.

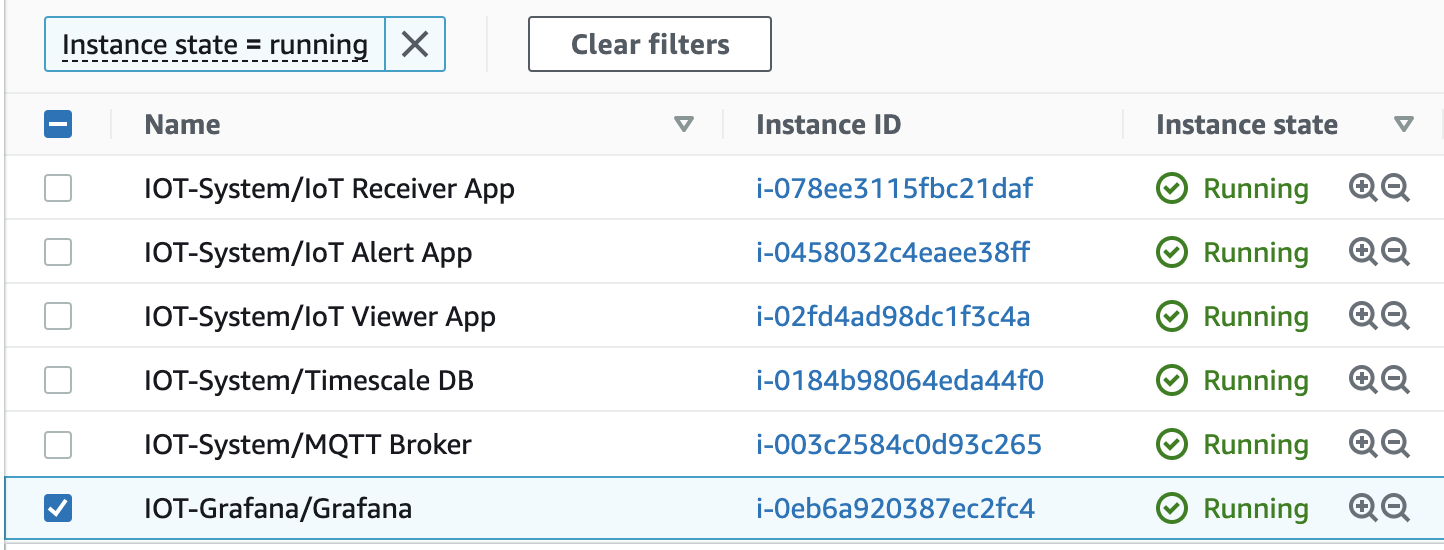

Figura 6. Listado de máquinas aprovisionadas para el tutorial

Para esta sección es necesario que usted aún tenga desplegada la infraestructura del tutorial "Capa de aplicación - lógica"; es decir, las cinco máquinas que componen las capas de sesión, datos y aplicación. Si aún tiene la infraestructura, teniendo en cuenta que la sesión de AWS Academy se cierra, las máquinas virtuales pierden las direcciones IPs que tenían vinculadas y los servicios se detienen. Al momento de iniciar de nuevo el laboratorio se asignan nuevas direcciones. En el tutorial "Capa de aplicación - lógica" se le pedía cambiar las IPs en la configuración de los distintos servicios y debe efectuar dichos pasos para reconfigurar el sistema que ya había desplegado. Siga estos pasos para reconfigurar el sistema:

1. Ubique las direcciones IP de las máquinas EC2 y tenga presentes las direcciones IP del bróker MQTT, la base de datos Timescale y el servicio de visualización (IoT Viewer App). Las direcciones IP las puede encontrar en la sección "EC2" (https://us-east-1.console.aws.amazon.com/ec2/v2/home).
2. Ingrese a su repositorio de GitHub donde tiene el proyecto Django del tutorial anterior, navegue hacia el archivo settings.py de la carpeta IOTMonitoringServer, y haga clic en el botón "Edit this file".

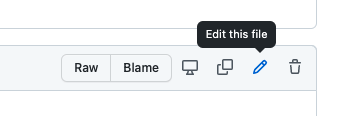

Figura 7. Edición de un archivo en GitHub

3. Cuando entre en el modo de edición del archivo, modifique las siguientes líneas:

1. (línea 30) ALLOWED_HOSTS: cambie "ip.maquina.visualizador" o la dirección IP presente en esa línea por la nueva dirección del servicio de visualización (IoT Viewer App).
2. (línea 98) HOST: cambie "ip.maquina.db" o la dirección IP presente en esa línea por la nueva dirección de la base de datos (Timescale DB).
3. (línea 158) MQTT_HOST: cambie "ip.maquina.mqtt" o la dirección IP presente en esa línea por la nueva dirección del bróker MQTT (MQTT Broker).

Nota: recuerde que las direcciones deben ir entre comillas. Por ejemplo, MQTT_HOST = "ip.maquina.mqtt" cambia a MQTT_HOST = "127.0.0.1".

4. Al final del editor se muestra la sección para guardar los cambios. Para guardar los cambios haga clic en el botón "Commit changes".

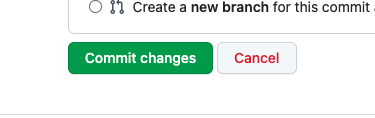

Figura 8. Botón para guardar los cambios efectuados en un archivo en GitHub

5. Habiendo actualizado las direcciones, ingrese a la terminal de cada máquina de la capa de aplicación (IoT Viewer App, IoT Receiver App y IoT Alert App). Se deben actualizar los cambios de las IPs e iniciar los servicios. Estas son las instrucciones que se deben realizar en la terminal cuando se accede a cada máquina.

1. Ubíquese dentro de la carpeta del proyecto de Django que se llama IOTMonitoringServer, usando el comando:

~$ cd IOTMonitoringServer

2. Actualice el proyecto con ayuda de Git, ejecutando el comando:

~$ git pull

3. Inicie el servicio correspondiente de cada máquina.

• Para el servicio de visualizador ejecute:

~$ nohup sudo python3 manage.py runserver 0.0.0.0:80 &

• Para el servicio de alertas ejecute:

~$ nohup python3 manage.py start_control &

• Para el servicio de recepción de datos ejecute:

~$ nohup python3 manage.py start_mqtt &

6. Ejecutados correctamente los servicios, solo hace falta configurar las estaciones de medición. El único cambio que se debe hacer en las estaciones (dispositivos IOT: emulador o nodo MCU) es actualizar la dirección IP del bróker MQTT al que está apuntando.
7. Ha finalizado la reconfiguración del sistema IoT.

En esta sección usted poblará la base de datos "iot_data_demo" con datos de prueba para visualizar el tablero de Grafana en acción. Siga estos pasos:

1. Ingrese a la terminal de la máquina que corre la base de datos (IOT-System/Timescale DB).
2. Descargue los datos que va a almacenar en la base de datos. Use el siguiente comando:

~$ wget -O demo.sql https://github.com/SELF-Software-Evolution-Lab/Realtime-Monitoring-webApp/raw/main/tutoriales/Capa%20de%20Aplicaci%C3%B3n%20Visualizaci%C3%B3n/demo.sql

3. Cree una nueva base de datos con el nombre "iot_data_demo" en la máquina. Ejecute:

~$ psql postgresql://dbadmin:uniandesIOT1234*@localhost:5432/postgres -c "create database iot_data_demo;"

4. Cargue los datos en la nueva base de datos con este comando:

~$ psql postgresql://dbadmin:uniandesIOT1234*@localhost:5432/iot_data_demo < demo.sql

Luego de haber desplegado Grafana y reconfigurado el sistema IoT se necesita parametrizar la nueva tecnología. Para esto, Grafana se conectará a la fuente de datos que se quiere consultar, en este caso "iot_data_demo". Y luego se cargará el código que genera las gráficas. Para conectar una nueva fuente de datos siga estas instrucciones:

1. Desde su navegador ingrese a "http://<ip.maquina.grafana>:3000" donde <ip.maquina.grafana> es la dirección IP que tiene la máquina EC2 en la que se está ejecutando Grafana. La página mostrará el inicio de sesión.

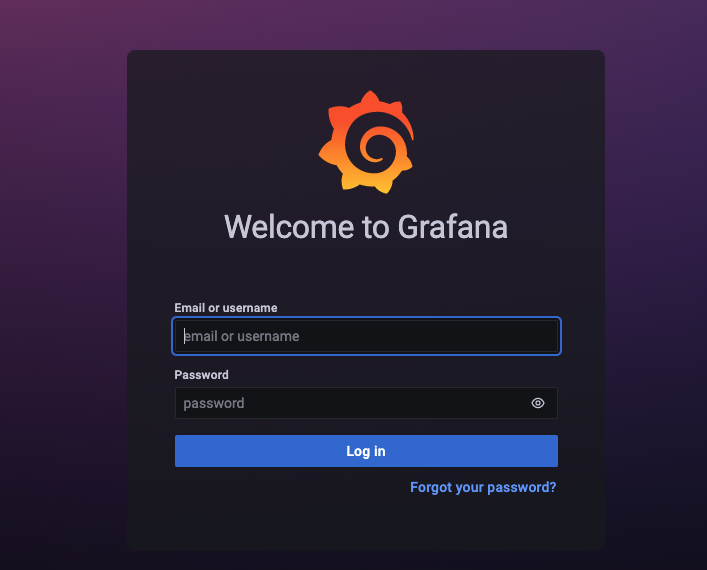

Figura 9. Página de inicio de sesión de Grafana

Inicie sesión en la página con las credenciales:

Usuario: admin

Contraseña: admin

Si es la primera vez que inicia sesión, Grafana le pedirá cambiar la contraseña, pero no es necesario. Si la cambia, asegúrese de recordarla para su uso futuro. Para no cambiarla puede oprimir "Skip".

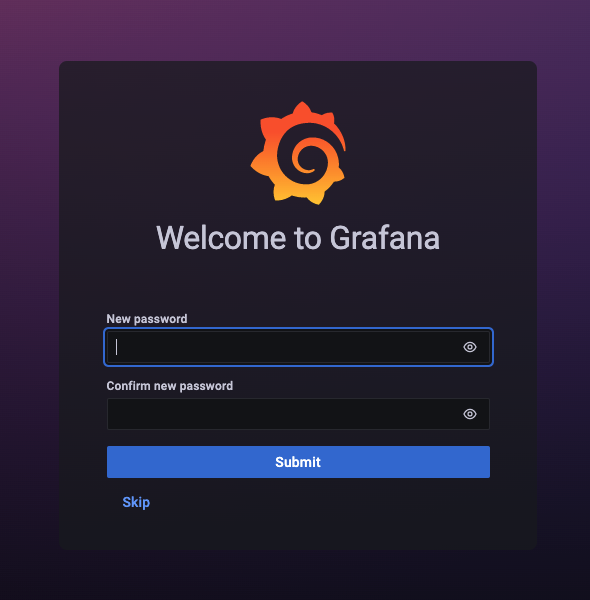

Figura 10. Página de cambio de contraseña de Grafana

2. Al iniciar sesión se mostrará la siguiente pantalla que contiene elementos de documentación, dashboards y blog.

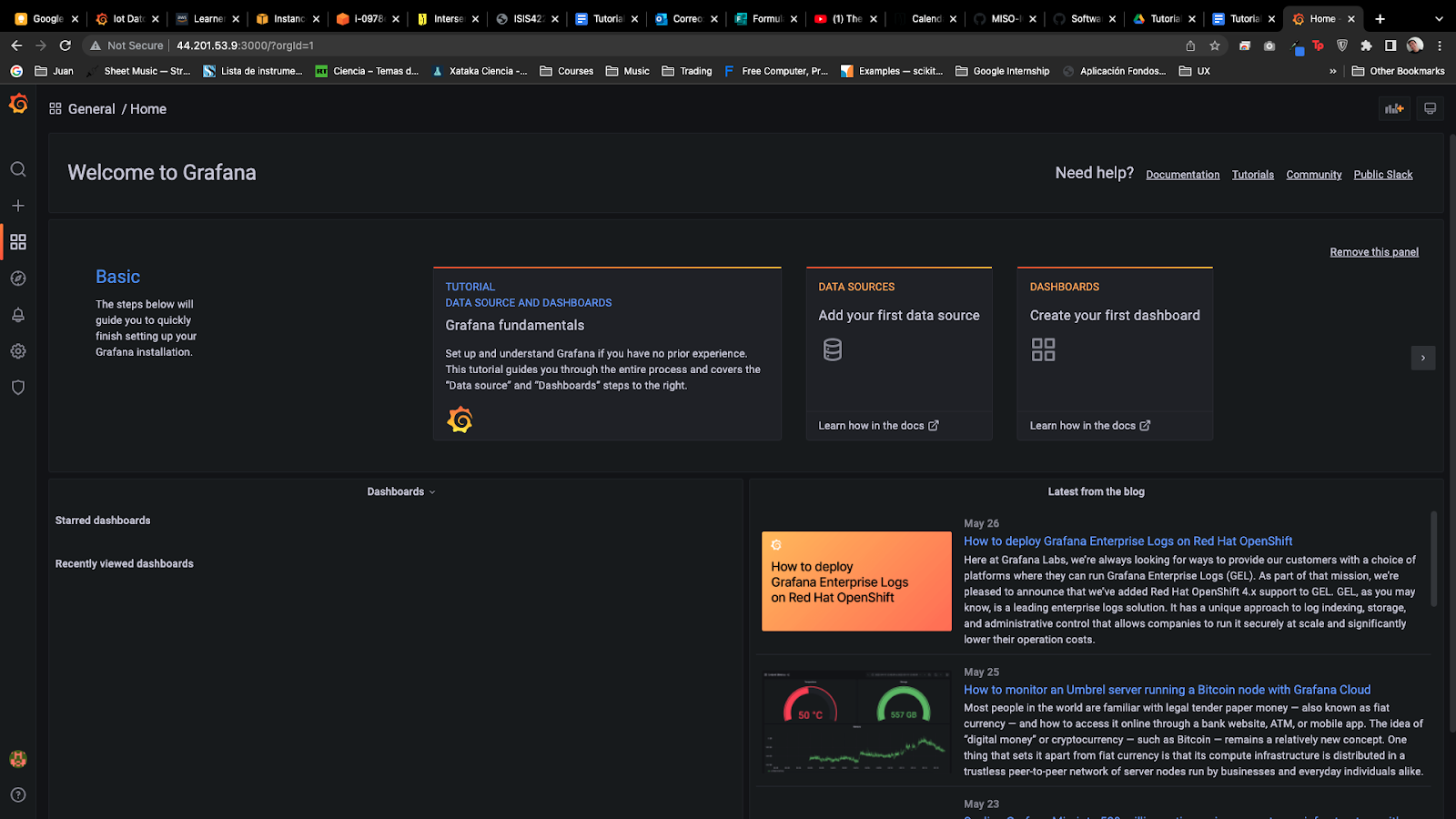

Figura 11. Interfaz de inicio de Grafana

3. Haga clic en la opción "Configuration" en el menú lateral izquierdo. Podrá observar que bajo la pestaña "Data sources" no hay ninguna fuente de datos configurada. Haga clic en el botón "Add data source". Tenga en cuenta que en este punto debe agregar la fuente "iot_data_demo", más adelante le indicaremos cuándo debe agregar la fuente "iot_data".

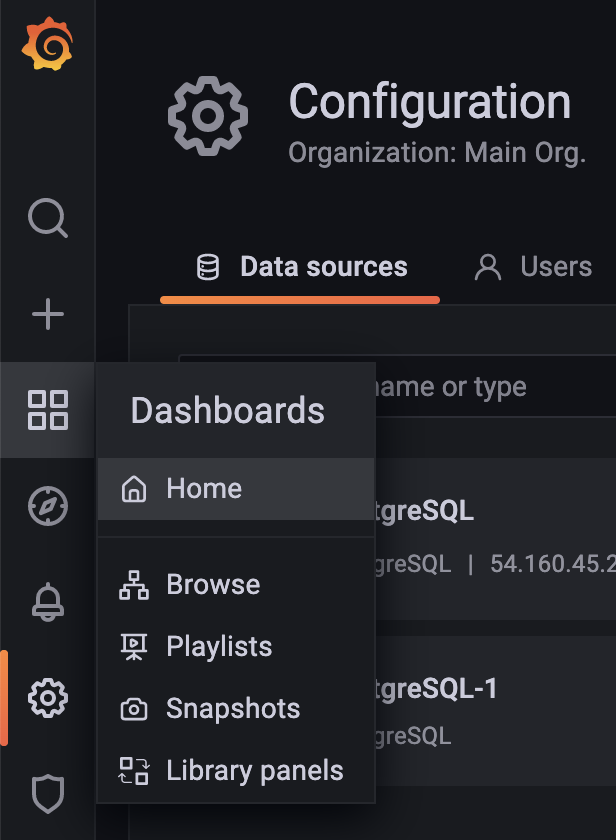

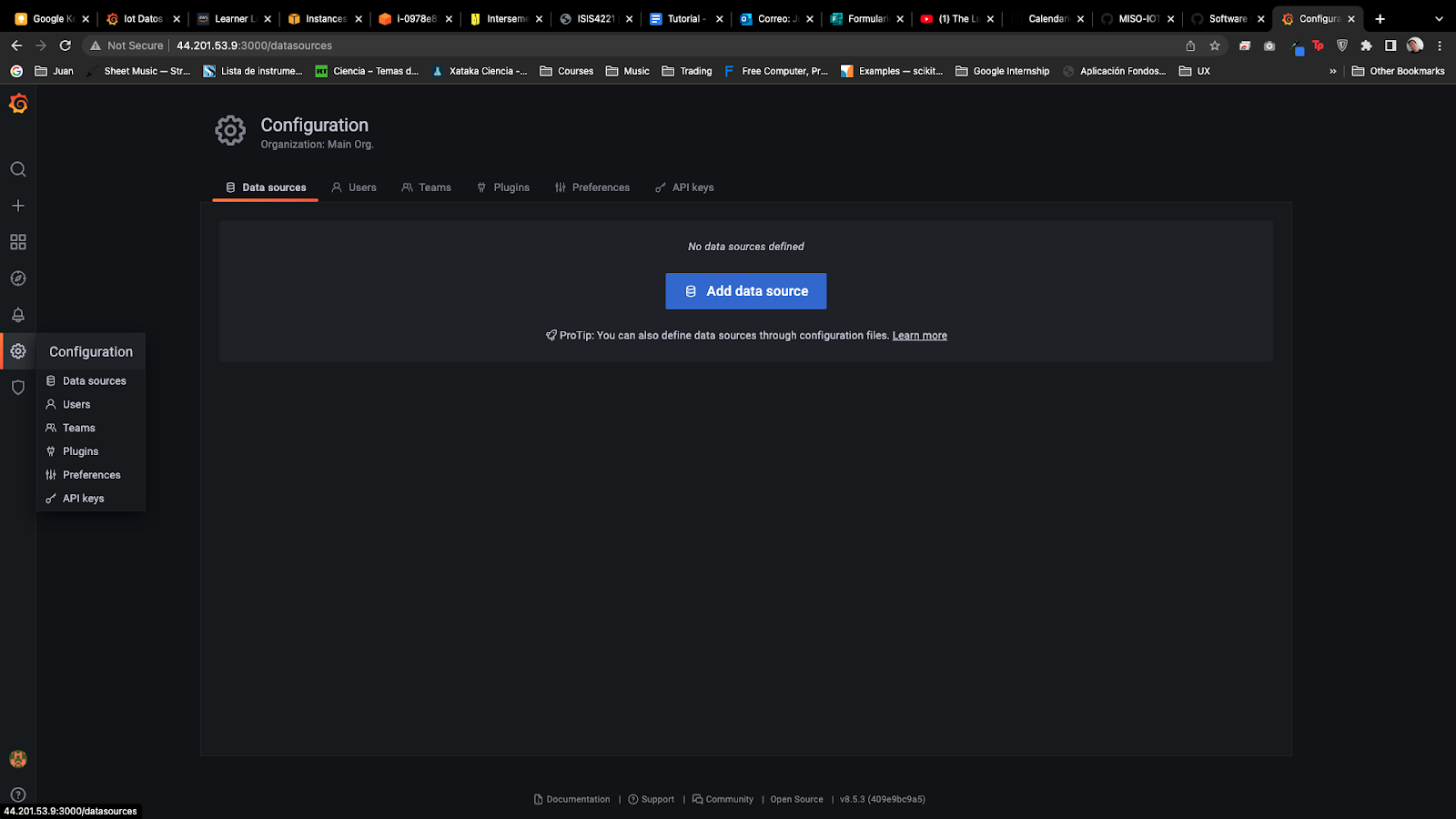

Figura 12. Interfaz de configuración de fuentes de datos de Grafana

4. El primer paso para agregar una fuente de datos es escoger el tipo de la fuente. Como se tiene una base de datos Timescale se escogerá el tipo "PostgreSQL". En la barra de búsqueda de los tipos escriba "postgres" y en los resultados seleccione "PostgreSQL".

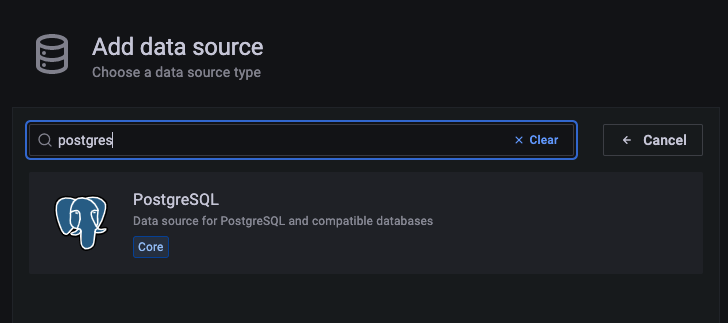

Figura 13. Interfaz de selección de tipo de fuente de datos en Grafana

5. La siguiente pantalla muestra un conjunto de parámetros que se deben editar.

1. Como estamos creando la fuente de "iot_data_demo", cambie el parámetro Name a "Demo".
2. En Host ingrese la dirección IP de la base de datos con ":5432" al final. Ej., 12.34.130.23:5432.
3. En Database ingrese el nombre de la base de datos, "iot_data_demo".
4. En User y Password ingrese las credenciales de la base de datos; esto es, nombre de usuario ("dbadmin") y contraseña ("uniandesIOT1234*").
5. Seleccione la opción "disable" en TLS/SSL Mode. Esto se hace porque no se han generado los certificados para el servidor que alberga la base de datos.
6. En la sección "Postgres Details" active la configuración TimescaleDB dejando encendido el interruptor como se muestra en la Figura 14.

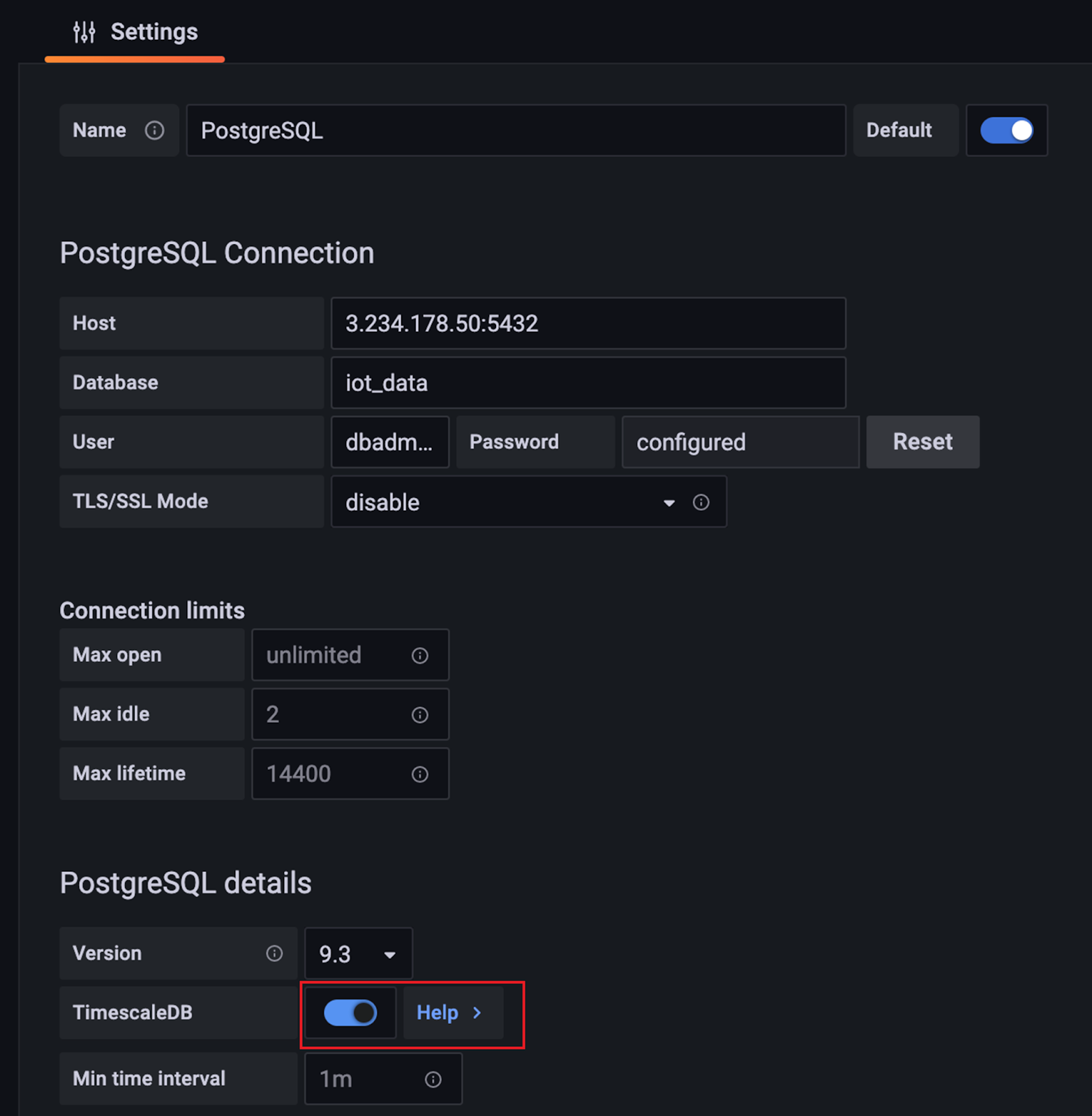

Figura 14. Interfaz de configuración de fuente de datos en Grafana

6. Para guardar la configuración de la fuente de datos oprima el botón "Save & test". Después de unos segundos aparecerá un mensaje de conexión exitosa. Ya se tiene lista la fuente de datos.

Ahora usted cargará un dashboard previamente configurado por el equipo docente para visualizar algunos datos de la fuente que acaba de parametrizar. Proceda con los siguientes pasos.

1. En el menú lateral izquierdo, entre al submenú "Create" (con ícono "+") y seleccione la opción "Import".

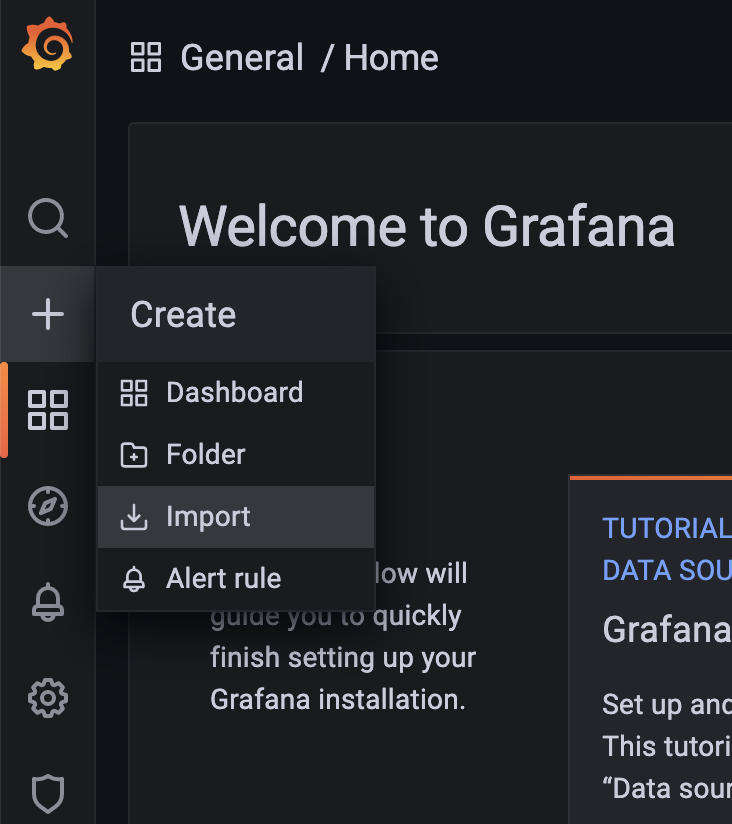

Figura 15. Menú de importación de Grafana

2. Descargue en su computador personal el archivo de este link de Github.
3. En la sección "Import" de Grafana, oprima el botón "Upload JSON file" y seleccione el archivo que acaba de descargar.

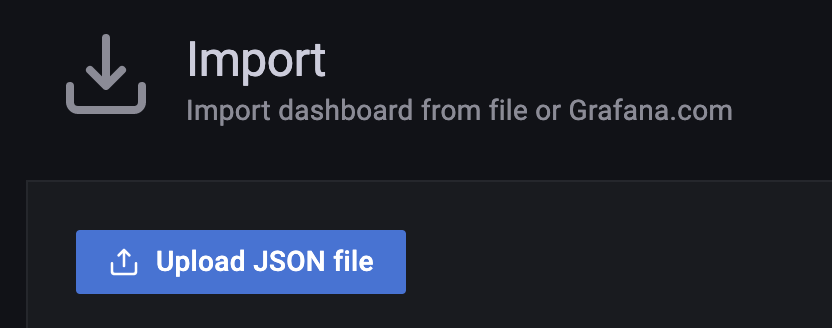

Figura 16. Interfaz de selección de archivo importado en Grafana

4. Se cargará la información del tablero con nombre "Tablero REMA".

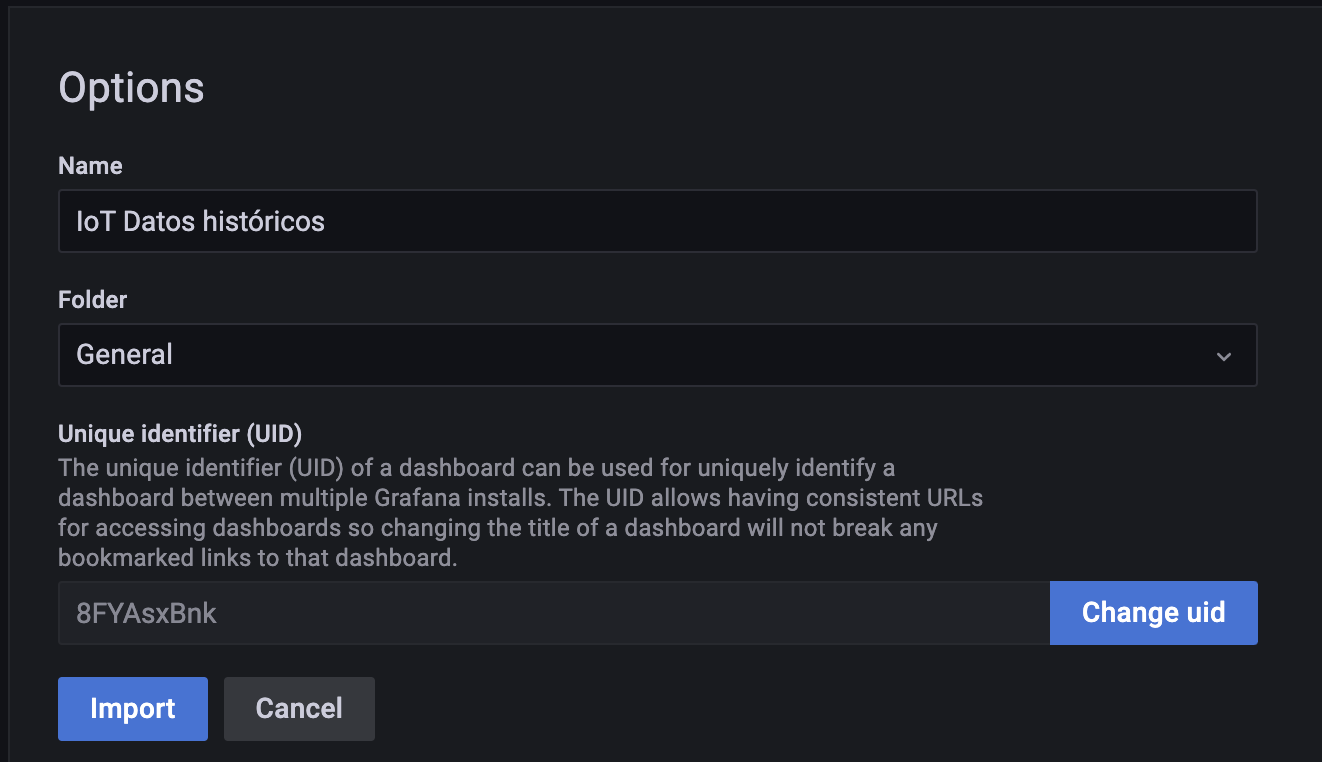

Figura 17. Interfaz de importación de archivo en Grafana

5. Para terminar haga clic en el botón "Import".
6. Ahora Grafana le muestra el tablero importado. Las gráficas que contiene son:

1. Gráfica de línea con la evolución en el tiempo de los valores de humedad y temperatura, dentro de un rango de tiempo especificado.

Figura 18.Gráfica de línea en el tiempo de las variables humedad y temperatura en un periodo

2. Gráfica de gauge con los últimos valores medidos para humedad y temperatura que se encuentran en la base de datos de prueba.

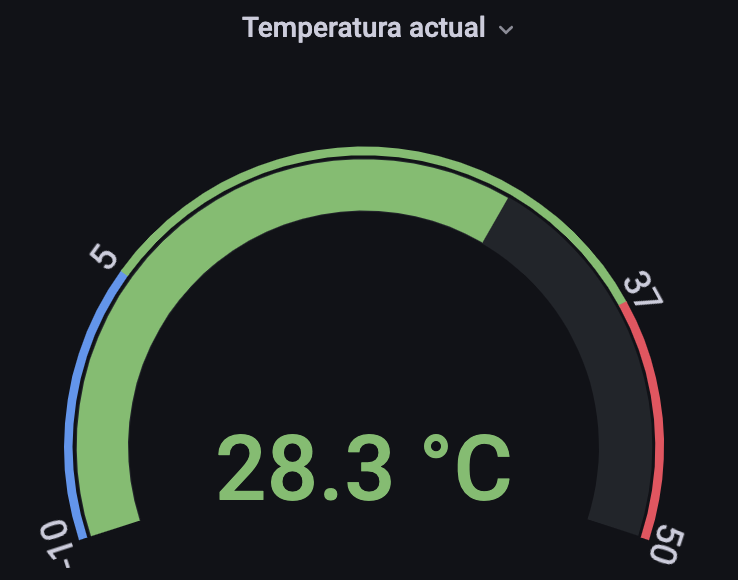

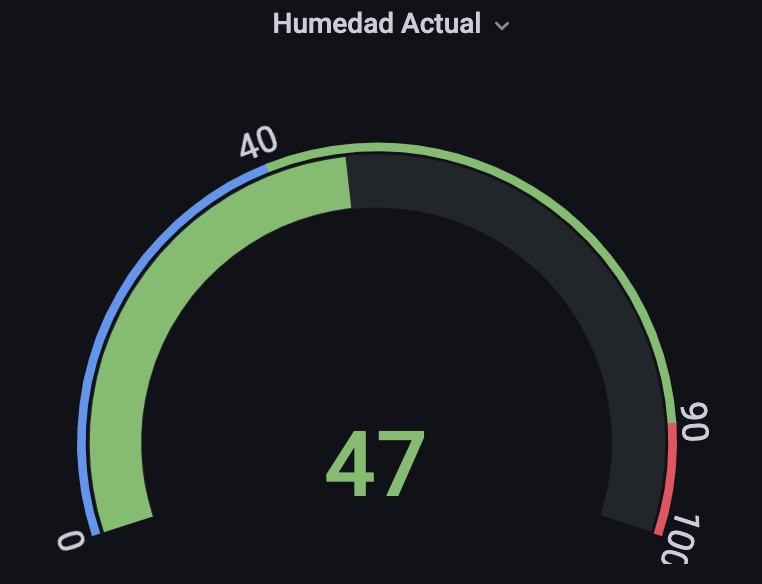

Figura 19. Gráfica de gauge con los últimos valores de humedad y temperatura

3. Mapa de calor que discrimina datos agregados de humedad y temperatura (por ej., promedio) por ciudad.

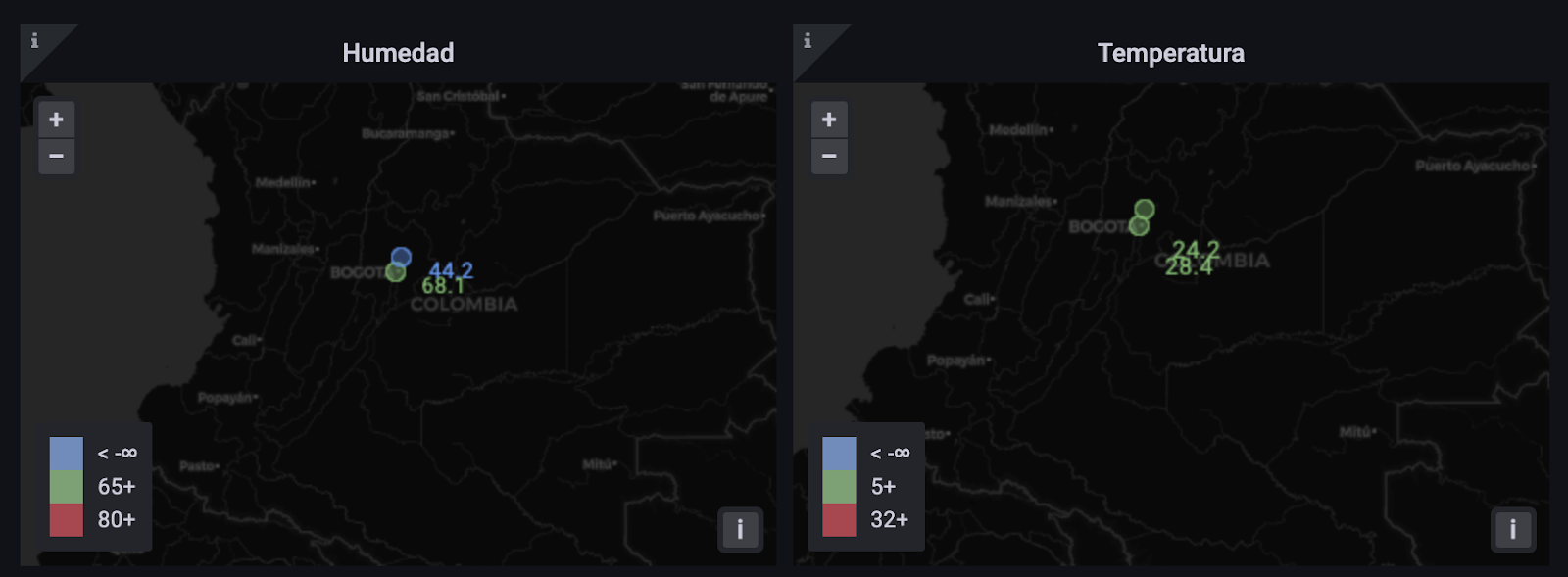

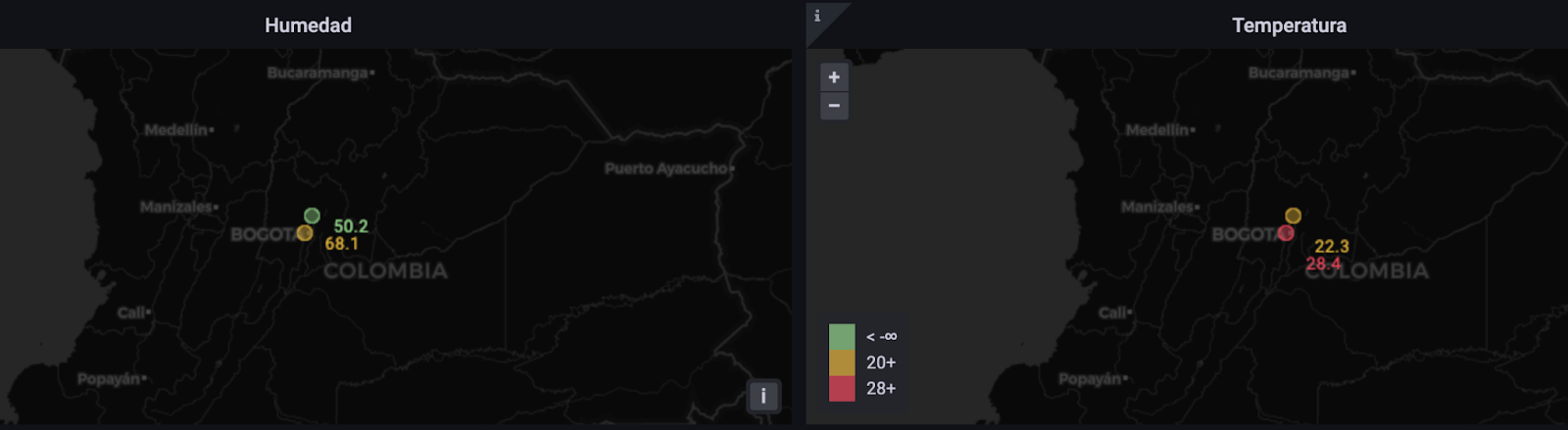

Figura 20. Mapa de calor que discrimina datos agregados de humedad y temperatura

7. Observe que en la parte superior del tablero hay varios controles. Los tres primeros permiten configurar el tablero, el que sigue permite definir un rango de tiempo para filtrar los resultados que aparecerán en las gráficas y el último botón permite especificar la frecuencia con la que se refrescan las gráficas a partir de los datos. Si quiere observar datos en tiempo cercano al real configure el tablero para que se refresque cada 1 segundo.

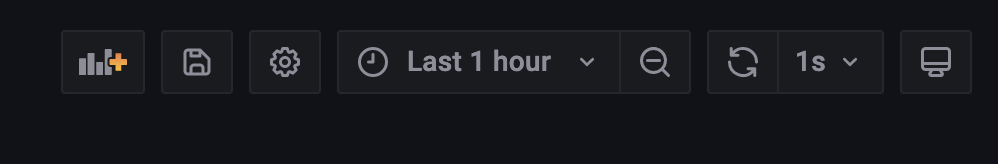

Figura 21. Botones de control en el tablero de Grafana

8. Asegúrese que está usando la fuente de datos correcta. Para esto debe revisar la lista desplegable que está ubicada en la esquina superior izquierda del tablero. Debe estar seleccionada la opción "Demo".

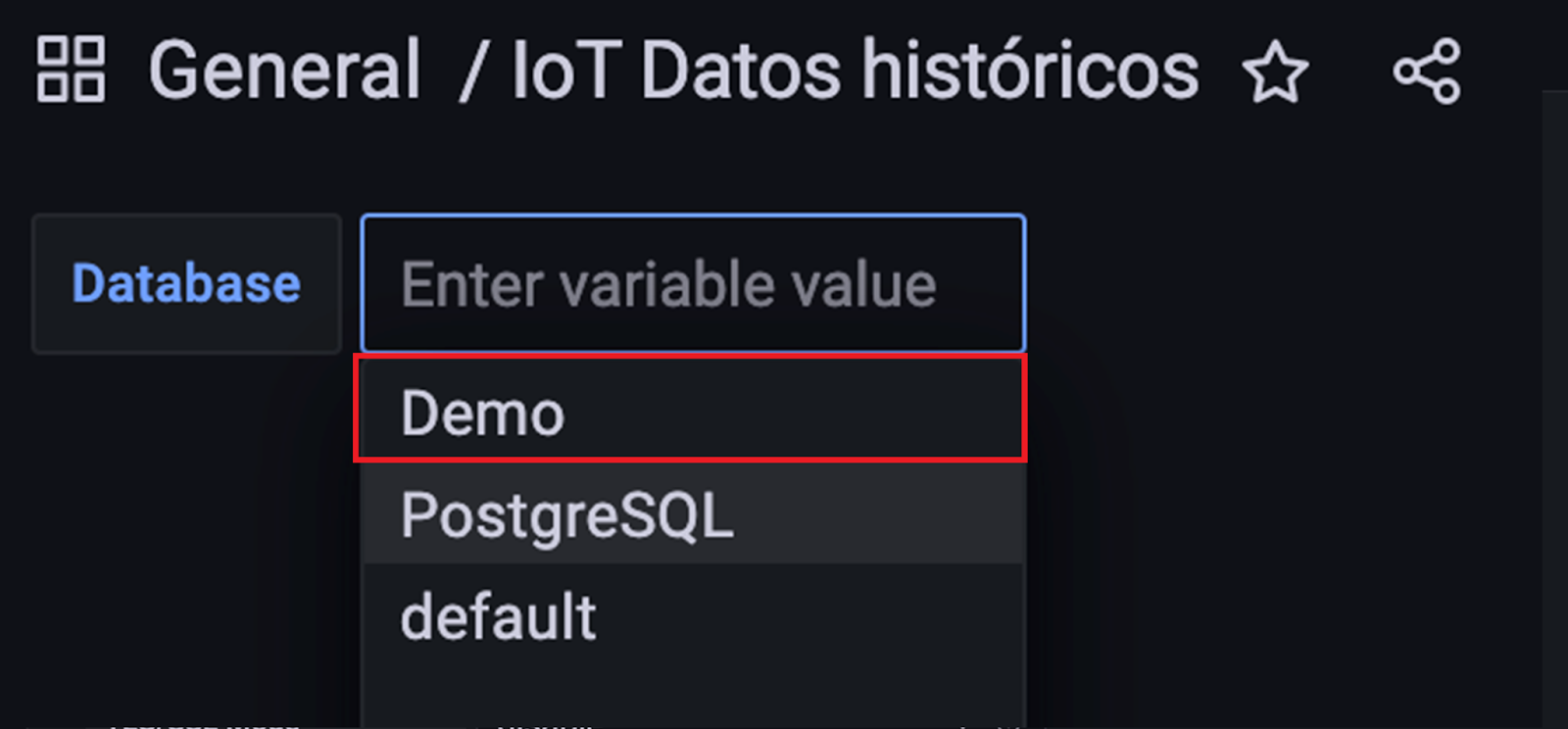

Figura 22. Selección de fuente de datos del tablero de control de Grafana

La creación y configuración de las visualizaciones de Grafana puede exportarse a un script. En este link de Github podrá encontrar el script creado para el ejemplo REMA. Descargue el archivo para que lo examine a fondo.

Al abrirlo en el ambiente de desarrollo de su preferencia puede observar que es un archivo JSON con varios atributos. A continuación se explican algunos: en la línea 23 se encuentra el título ("title"), en la línea 17 está el rango de tiempo ("time") que sirve para filtrar los resultados de las gráficas según un rango de tiempo, y en la línea 11 se ubican los paneles ("panels"). Exploraremos los paneles en detalle a continuación.

1 {

2 "annotations": {...},

3 "description": "",

4 "editable": true,

5 "fiscalYearStartMonth": 0,

6 "graphTooltip": 0,

7 "id": 5,

8 "iteration": 1654104132398,

9 "links": [],

10 "liveNow": false,

11 "panels": [...],

12 "refresh": "1s",

13 "schemaVersion": 36,

14 "style": "dark",

15 "tags": [],

16 "templating": {...},

17 "time": {

18 "from": "now-1h",

19 "to": "now"

20 },

21 "timepicker": {...},

22 "timezone": "",

23 "title": "Tablero REMA",

24 "uid": "dashboard1",

25 "version": 9,

26 "weekStart": ""

27 }

Dentro de los paneles está la descripción de cada uno y en especial las consultas SQL que se usan para extraer información de las fuentes. A continuación, se especifica el código JSON estándar de cada panel y las consultas SQL particulares. Hay un panel por cada una de las gráficas descritas al inicio del tutorial, esto es, gráficas de líneas, gráficas de gauge y mapas de calor.

1 {

2 "datasource": {

3 "type": "postgres",

4 "uid": "${Database}"

5 },

6 "fieldConfig": { ... },

7 "gridPos": { ... },

8 "id": 15,

9 "options": { ... },

10 "targets": [ ... ],

11 "title": "Temperatura y humedad",

12 "transformations": [],

13 "type": "timeseries"

14 }

Note que la especificación de cada panel posee atributos como datasource, fieldConfig, gridPos, id, options, targets, title, transformation, type, que se explican a continuación:

• datasource hace referencia a la fuente de datos de donde la gráfica extraerá la información, esta fuente se establece como se explica en la sección "Configurar Grafana".
• fieldConfig permite configurar el estilo de la gráfica (por ej., colores de las líneas) y rango de datos.
• id es el campo que indica la referencia única de la gráfica dentro de Grafana.
• options permite realizar configuraciones adicionales a la gráfica como el uso de leyendas e información adicional de los datos graficados.
• targets contiene todas las consultas requeridas para crear la gráfica, es decir que acá encontrará las consultas SQL que se realizan a la base de datos.
• title guarda el nombre del panel que ve el usuario final.
• en transformations estarían ubicados los post-procesamientos de los datos que Grafana es capaz de realizar, por ejemplo, obtener un nombre de ciudad legible y no un nombre de ciudad como los que están en los tópicos de MQTT (recuerde que esos nombres están en minúscula e incluyen caracteres especiales).
• type especifica el tipo de la gráfica, ya sea una serie de tiempo, un histograma, una torta, un mapa geográfico, etc.

Consultas SQL

Este apartado describe las consultas SQL que se diseñaron para extraer los datos que cada gráfica utiliza.

Consulta de las gráficas de línea y las gráficas gauge

Las gráficas de línea y gauge usan la misma consulta de base. La implementación de dicha consulta se basa en las decisiones de diseño que se tomaron en el tutorial anterior de capa de datos. Recuerde que las muestras de temperatura y humedad se almacenaron en la entidad "Data" (ver Figura 23) siguiendo el patrón blob. Vale la pena recordar que en este patrón cada fila almacena un conjunto de muestras tomadas en una ventana de tiempo, para esto se cuenta con los siguientes atributos: 1) base_time, que indica la fecha y tiempo de inicio de la ventana de tiempo; 2) times, que es una lista ordenada que guarda los desfases de tiempo con respecto a base_time; y 3) values, que es una lista ordenada que guarda los valores de una variable (ya sea temperatura o humedad) correspondientes para cada uno de los tiempos almacenados en el arreglo times.

Figura 23. Entidad "Data" del tutorial de capa de datos

Dado que las muestras están almacenadas de forma agregada, es necesario extraer los datos de los arreglos y convertirlos a una representación compatible con las gráficas a mostrar. Como resultado se obtiene el código SQL que sigue para extraer los valores de una variable en el tiempo:

1 WITH

2 constantes (temperatura, humedad) AS (values(1, 2)),

3 time_p AS (SELECT d.time,

4 t.idx as index,

5 t.time + cast(extract(epoch from d.base_time) as integer) as tiempo

6 FROM receiver_data as d, constantes as c

7 LEFT JOIN UNNEST(d.times) WITH ORDINALITY AS t(time, idx) ON TRUE

8 WHERE d.measurement_id = c.humedad),

9 value_p AS (SELECT d.time,

10 v.idx as index,

11 v.value as valor

12 FROM receiver_data as d, constantes as c

13 LEFT JOIN UNNEST(d.values) WITH ORDINALITY AS v(value, idx) ON TRUE

14 WHERE d.measurement_id = c.humedad)

15 SELECT t.tiempo as time,

16 v.valor as humedad

17 FROM time_p t LEFT JOIN value_p v on (t.time = v.time AND t.index = v.index);

Aunque el código puede parecer complejo de leer a primera vista, la consulta es sencilla:

1. Línea 2: se definen constantes para la identificación del tipo de variable a consultar, por ej., temperatura, humedad. Como esta consulta se reutiliza en varias gráficas solo se necesita modificar la variable a usar (cambiando el nombre) en la línea 16.
2. Líneas 3-8: se extraen los tiempos del campo times y se suman al tiempo de base_time de cada fila para una variable específica.
3. Líneas 9-14: se extraen los valores del campo values de cada fila para una variable específica.
4. Líneas 15-17: se crea una tabla con la lista de tiempos y valores para mostrarlos en la visualización. Note que los tiempos y valores deben estar emparejados para que cada valor esté alineado con el tiempo en que se tomó la medición.

El resultado de esta consulta será una matriz de "n" filas y dos columnas, una representa el tiempo y la otra el valor medido correspondiente. Ver la Figura 24 a manera de ilustración:

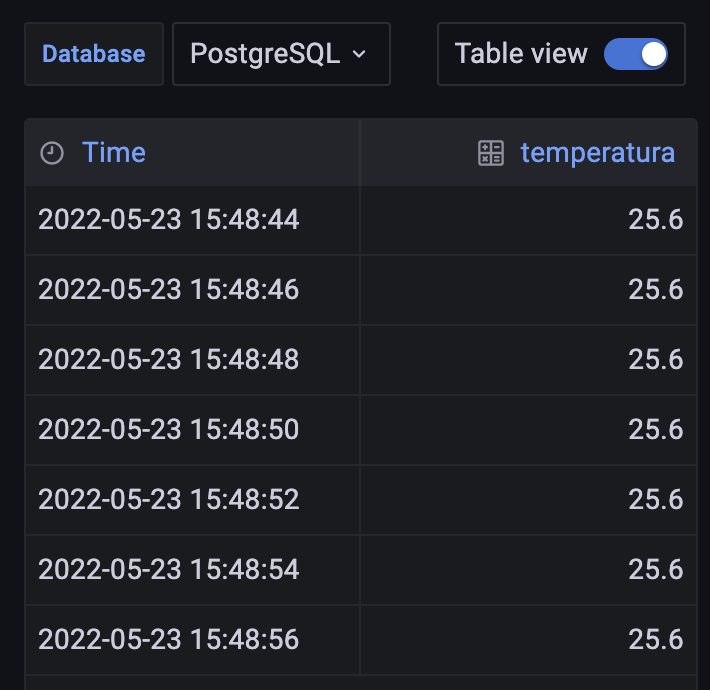

Figura 24. Resultado de la consulta de los valores de la variable temperatura en el tiempo

Como se comentó previamente, esta consulta sirve para las gráficas de línea y las de gauge. La diferencia es que mientras las gráficas de línea usan todos los datos de la matriz, las gráficas de gauge usan el último valor que aparezca en la matriz. En otras palabras, si la matriz tiene los valores de temperatura 2, 3, 4, 8, 3, 10, 4, la gráfica gauge mostrará el último valor (4). Las siguientes figuras ilustran el tipo de gráficas que se obtienen a partir de la consulta.

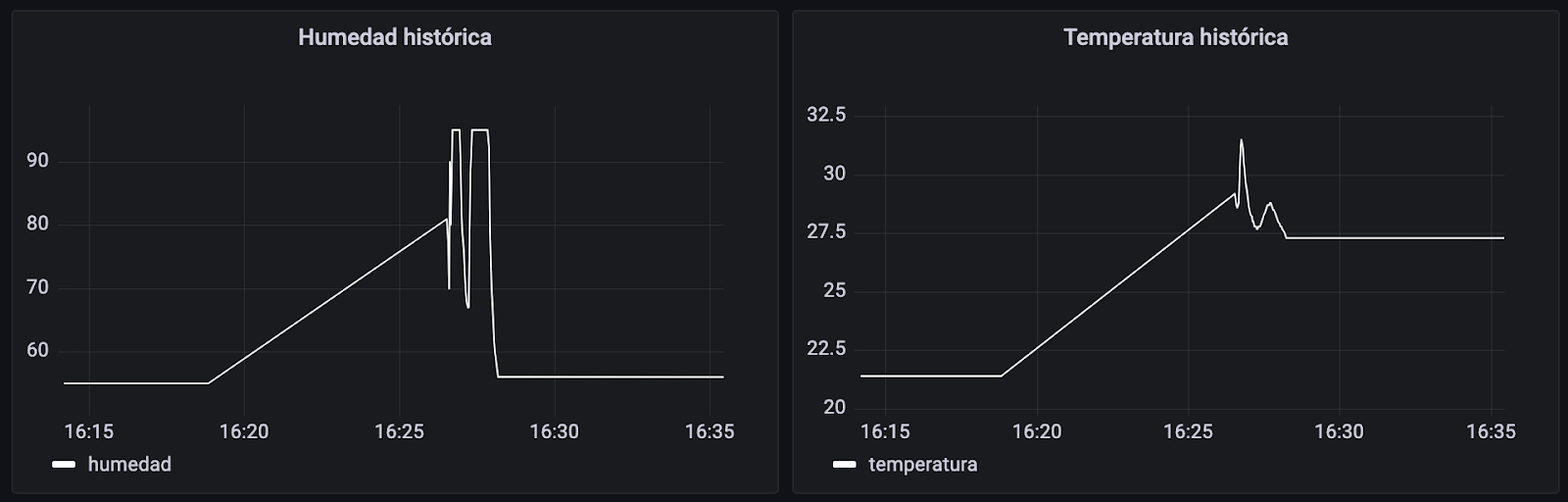

Figura 25. Gráficas de línea de humedad y temperatura en el tiempo

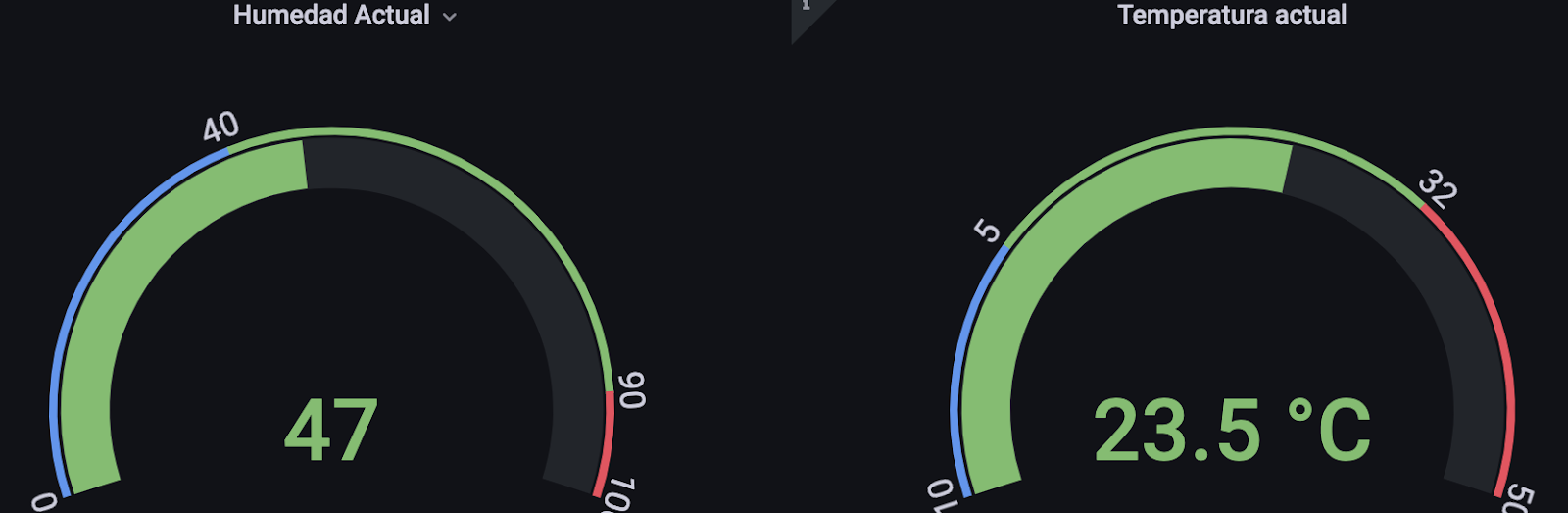

Figura 26. Gráficas gauge del último valor de humedad y temperatura medido

Consulta de los mapas de calor

La consulta de los mapas de calor cambia considerablemente con respecto a la consulta previamente descrita. La consulta de mapas indaga sobre la latitud, la longitud, el promedio de las mediciones y la cantidad de estaciones de una cierta ubicación. Como todos estos datos se encuentran en diferentes tablas de la base de datos, se requiere ejecutar varias operaciones JOIN y GROUP BY. La consulta para temperatura sigue:

1 WITH

2 data AS (

3 SELECT station_id, AVG(avg_value) AS value FROM processor_data

4 WHERE measurement_id = 1 GROUP BY station_id

5 ),

6 estaciones AS (

7 SELECT station.location_id, COUNT(*) AS quantity, AVG(data.value) AS value

8 FROM data data

9 RIGHT JOIN processor_station station ON (data.station_id = station.id)

10 GROUP BY station.location_id

11 )

12 SELECT sta.location_id,

13 sta.quantity,

14 sta.value,

15 location.lat AS latitude,

16 location.lng AS longitude

17 FROM estaciones sta

18 RIGHT JOIN processor_location location

19 ON (sta.location_id = location.id);

En esta consulta se realizan los siguiente pasos:

1. Líneas 2-5: se extrae el promedio de las mediciones de temperatura y se agrupan por cada estación (station_id).
2. Líneas 6-11: se agrupan los promedios de estaciones por ubicación (location_id); en este paso también se cuentan las estaciones que hay en cada ubicación.
3. Líneas 12-19: se relacionan los promedios y cantidad de estaciones (obtenidos en los pasos anteriores) con la latitud y longitud de cada ubicación. Estos son los datos que se entregan a Grafana para que grafique el mapa con los puntos de interés.

La Figura 27 muestra el tipo de mapas que se generen a partir de la consulta anterior parametrizada tanto para humedad como para temperatura. Se puede observar que cada mapa tiene distintos círculos, uno por ciudad desde donde se reportan mediciones. El color específico de cada círculo varía según el promedio de las mediciones de las estaciones de cada ciudad. Por ejemplo, si el promedio de temperaturas reportadas en una cierta ciudad es mayor a 5°C y menor que 32°C se mostrará un círculo de color verde. Estos rangos y colores también se pueden configurar en Grafana.

Figura 27. Ejemplo de resultado de las gráficas de mapa de calor

Grafana es una tecnología de tipo "pull". Esto quiere decir que siempre que se necesite información actualizada, la tecnología se encarga de conseguirla ya sea a través de una consulta SQL o del consumo de un API. Entonces, para lograr que un tablero de Grafana muestre la evolución de los datos en tiempo cercano al real es necesario hacer unas configuraciones adicionales. Para esto, es necesario establecer intervalos de tiempo los más pequeños posibles. Por ej., el tablero que usted importó está configurado para que recargue la información cada segundo, esto compagina bien con los intervalos de medición de los dispositivos IoT. Si quiere cambiar la frecuencia con la que se hace la actualización de los datos, basta con seleccionar un intervalo diferente en la opción "Refresh", ubicada en la parte superior del tablero como se muestra a continuación.

Figura 28. Botones de control en el tablero de Grafana

Para probar que las gráficas se están actualizando en tiempo cercano al real siga los pasos a continuación:

1. Conecte Grafana a la fuente de datos "iot_data". Para esto siga las instrucciones dadas en la sección previa "Configurar Grafana", los parámetros de configuración (credenciales, IP, etc.) son los mismos excepto por Name, que debe quedar con un nombre diferente al de la fuente "iot_data_demo".
2. Asegúrese de que está usando la fuente de datos que acaba de configurar. Para esto debe revisar la lista desplegable que está ubicada en la esquina superior izquierda del tablero.
3. Asegúrese de que el tablero tenga un refresco configurado a 1 segundo como se explicó anteriormente.
4. En el script de Arduino o del emulador modifique la dirección IP del bróker MQTT para que coincida con la dirección actual del servidor correspondiente en AWS.
5. Asegúrese de que el servicio de recepción de datos esté funcionando correctamente. Este debería ser el caso si siguió los pasos dados en la sección de reconfiguración de este tutorial.
6. Compile y cargue el programa modificado en el dispositivo IoT o ejecute el emulador como se especifica en el tutorial capa de aplicación: lógica.
7. En el momento en que el dispositivo o emulador estén enviando muestras deberían actualizarse las gráficas con nuevos datos, cada segundo, automáticamente.

En esta sección se explican los pasos para implementar una visualización en Grafana desde cero. Recordemos que en un tablero IoT se pueden mostrar tanto datos del ambiente (por ej., temperatura, aceleración, etc.) como datos de los elementos del sistema (por ej., consumo de recursos, métricas de calidad). Las gráficas previamente presentadas son sobre datos del ambiente. Mientras que la gráfica que crearemos a continuación es sobre datos de disponibilidad de los dispositivos de capa física. Se trata de una torta (pie chart) en donde se visualizarán los porcentajes de estaciones (dispositivos) activas/inactivas en la última hora. A continuación listamos los pasos para la creación de dicha gráfica.

1. Con la sesión de administrador iniciada, diríjase al Dashboard donde están las gráficas.

1. Haga clic en el menú "Dashboard" (ícono de los cuadrados) de la barra lateral, luego seleccione la opción "Home".

Figura 29. Menú "Dashboard en Grafana

2. Haga clic en la opción "IoT Datos Históricos" que está bajo la sección de "Recently viewed dashboards" como se muestra en la Figura 30.

Figura 30. Dashboards recientes en Grafana

2. En el dashboard, cree una nueva gráfica dando clic en el botón "Add panel".

Figura 31. Botón de creación de panel en Grafana

3. Seleccione "Add new panel" entre las opciones que se muestran a continuación:

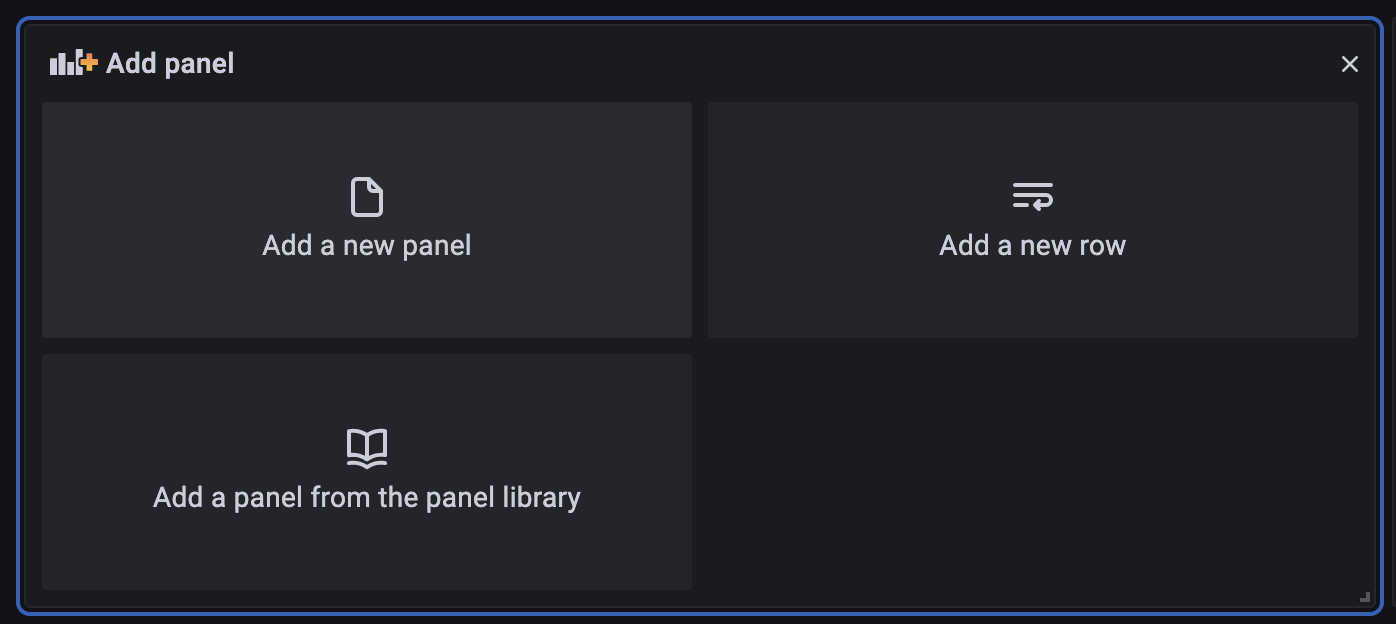

Figura 32. Selección de tipo de panel en Grafana

4. Luego aparecerá la siguiente pantalla que tiene diferentes secciones: previsualización (recuadro azul), configuraciones de la gráfica (recuadro verde) y consultas de los datos (recuadro rojo).

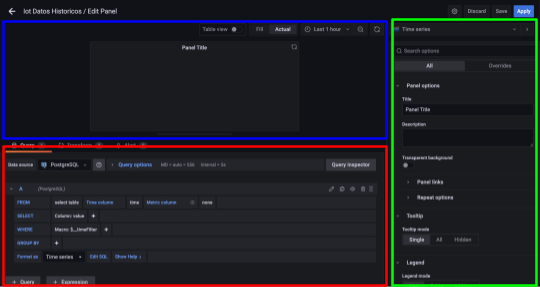

Figura 33. Interfaz de visualización, configuración y creación de consulta en Grafana

5. En la lista desplegable del tipo de gráfica, donde por defecto está seleccionado "Time series" (ver figuras que siguen), seleccione la opción "Pie chart":

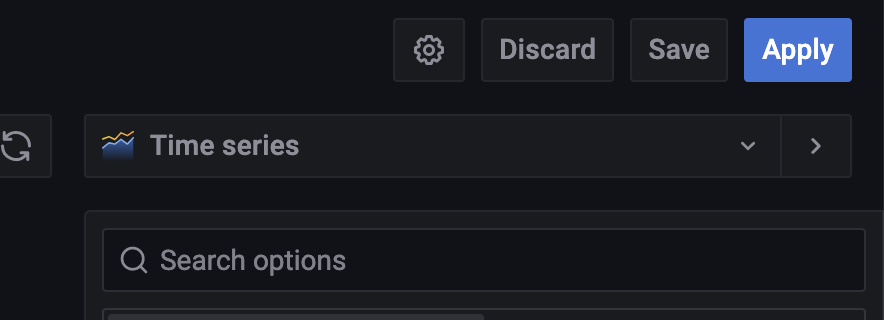

Figura 34. Lista de tipos de gráfica en Grafana

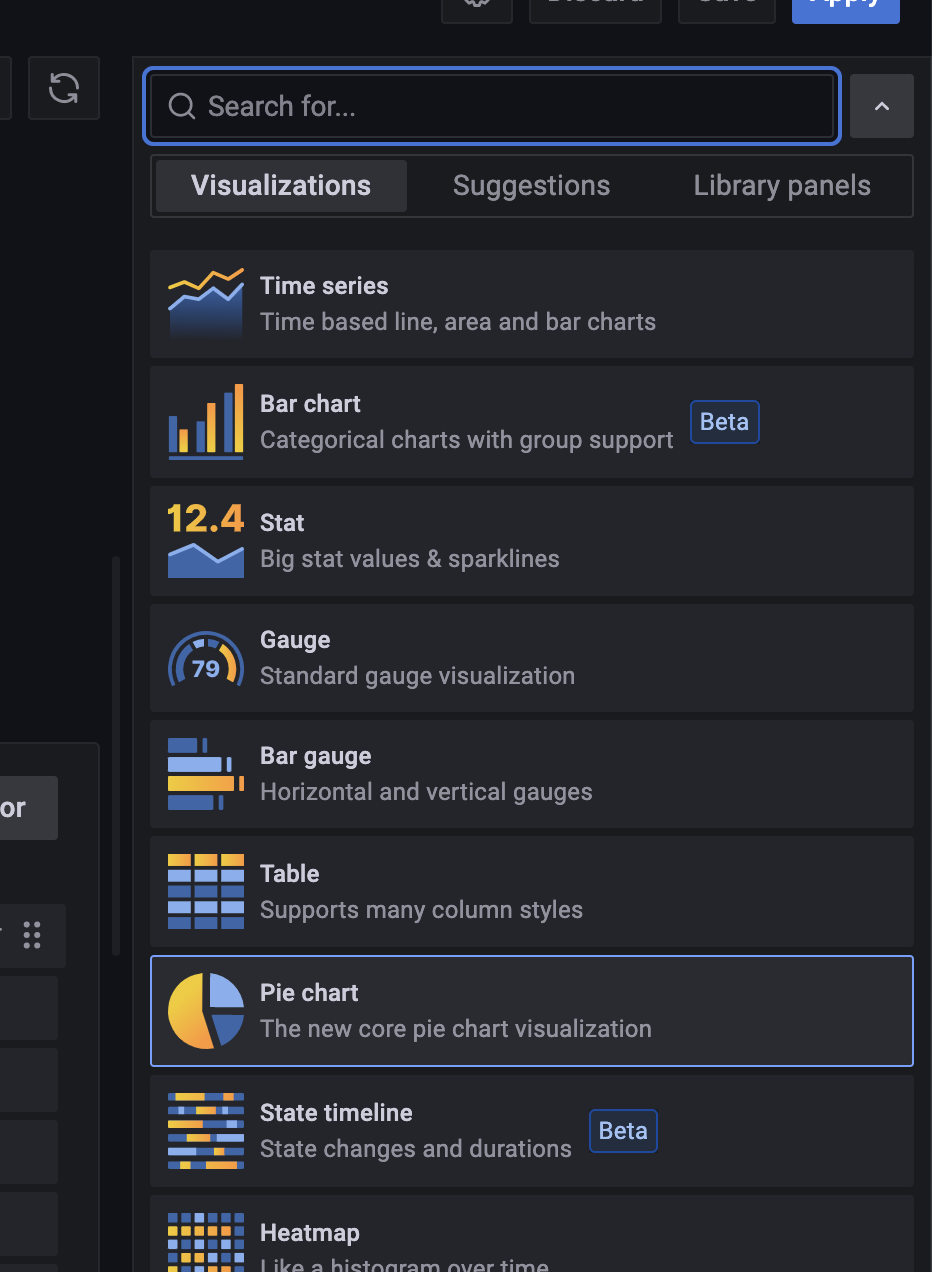

Figura 35. Tipos de gráfica en Grafana

6. Ahora configure la consulta con la que se extraen los datos para la gráfica. Para esta gráfica se realizará la siguiente consulta que recordemos calcula el número de estaciones (dispositivos) activas/inactivas en la última hora. Para lograr esto, la consulta SQL es la siguiente:

SELECT
 count(*) FILTER(WHERE last_activity >= NOW() - '1 hour'::INTERVAL) as     activos,
 count(*) FILTER(WHERE last_activity < NOW() - '1 hour'::INTERVAL) as inactivos
FROM receiver_station

Esta consulta cuenta las estaciones y las clasifica como activas si el atributo last_activity de la entidad "Station", que es una fecha y hora, está dentro del rango de tiempo de la última hora. En contraparte, si el atributo last_activity de una cierta estación está por fuera del rango entonces se cuenta como inactiva.

Ahora bien, Grafana ofrece dos opciones para crear consultas con fuentes de datos SQL. La primera opción es el constructor de consultas ("Query Builder") y la segunda es un editor de SQL. El Query Builder facilita la creación de consultas por medio de botones y opciones preestablecidas, pero restringe al diseñador de expresar consultas que se salen de dichas opciones. Por su parte, el editor de SQL permite especificar la consulta como el diseñador desee, pero se requiere más conocimiento de SQL para evitar errores. Dado que la consulta que nos atañe necesita algunas operaciones avanzadas usaremos el editor de SQL para especificarla. A continuación listamos los pasos para esto.

3. En la sección "Query" (consulta) haga clic en el botón "Edit SQL" de la consulta A.

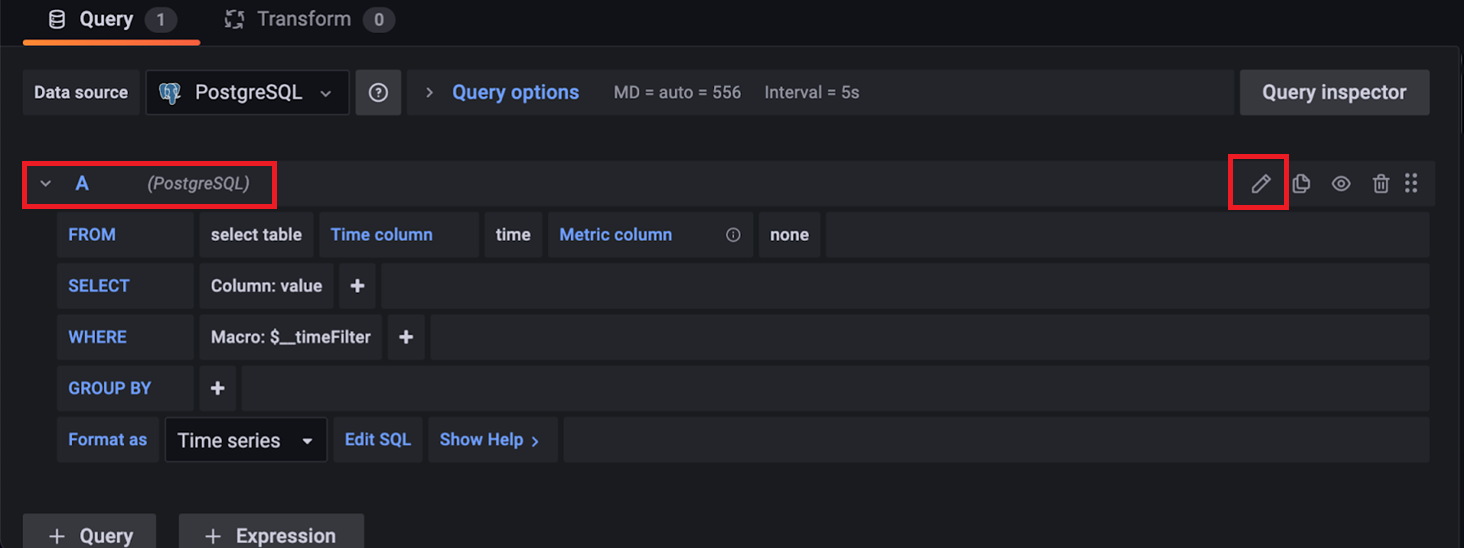

Figura 36. Editor de consulta Query Builder en Grafana

4. A continuación, aparece un editor de texto con una consulta por defecto que debe borrarse para especificar la consulta que explicamos al inicio de este punto.

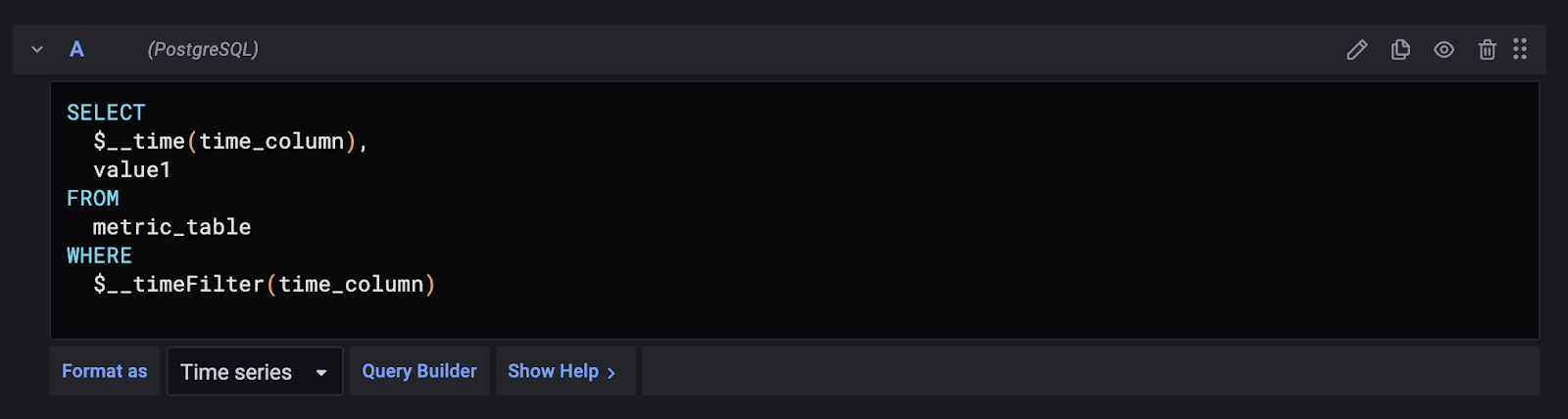

Figura 37. Editor de consulta SQL en Grafana

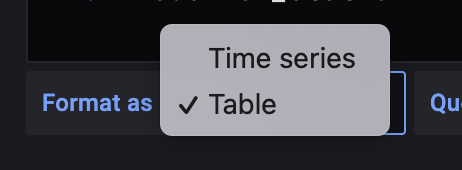

5. En la parte inferior del editor, en la opción "Format as", cambie el tipo de formato de "Time series" a "Table" como muestra la figura a continuación. El tipo "Time series" se usa en el momento de hacer gráficas que muestran el tiempo. Como se realiza una gráfica tipo pastel, se necesitan los datos en el formato de etiqueta-porcentaje que lo entrega "Table".

Figura 38. Formato de respuesta de la consulta en Grafana

6. En la sección de "Panel options" en la parte derecha de la pantalla, cambie el título de la gráfica de "Panel Title" a "Estaciones activas en la última hora".

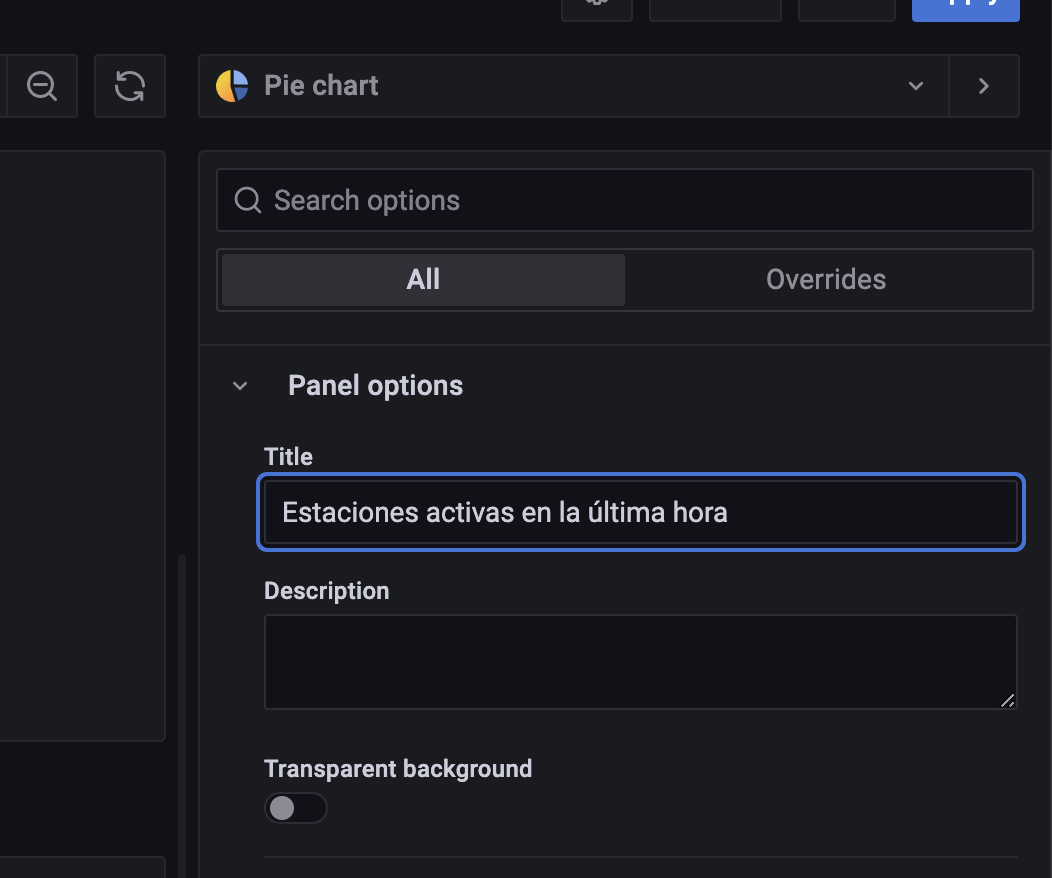

Figura 39. Configuración de panel en Grafana

7. En la esquina superior derecha de la pantalla oprima el botón "Apply". Como resultado se mostrará el tablero completo, incluyendo la nueva gráfica. Para ver resultados interesantes se recomienda que genere datos desde diferentes estaciones (modificando el nombre de la ubicación en el código del dispositivo IoT) y en diferentes tiempos. Un ejemplo del resultado de la gráfica es el siguiente:

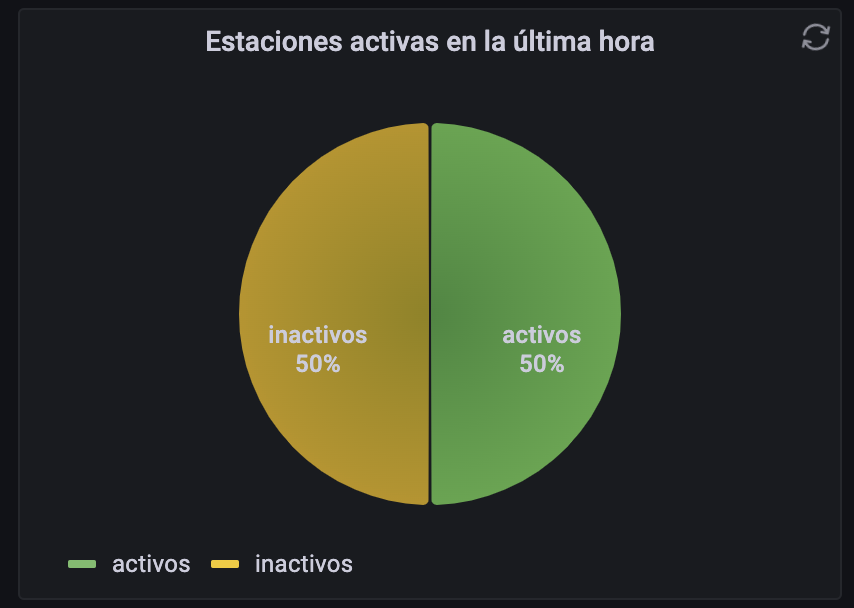

Figura 40. Gráfica tipo "pie" que muestra el porcentaje de estaciones activas e inactivas

Las siguientes preguntas lo invitan a reflexionar sobre lo que observó en el desarrollo de los pasos inmediatamente anteriores:

1. ¿Qué buenas prácticas de diseño de interfaz observa en el tablero REMA?
2. ¿Hay alguna mala práctica en el diseño de interfaz? ¿Cuál? ¿Cómo la corregiría?
3. ¿Qué ventajas/desventajas sobre las consultas trae consigo el uso del patrón Blob en el almacenamiento?
4. ¿Qué ventajas/desventajas tiene el uso de un patrón de actualización tipo "pull" como Grafana?
5. ¿Qué impacto tiene la frecuencia de muestreo de los dispositivos IoT sobre la interfaz gráfica?
6. En el tutorial ¿cómo se integra Grafana con el resto de capas del sistema IoT? ¿A través de APIs o fuentes de datos?

Para responder las preguntas considere lo visto a lo largo del tutorial y los videos conceptuales de la semana. ¡Traiga sus reflexiones a las sesiones sincrónicas!

Después de haber realizado este tutorial, usted adquirió diversos elementos para diseñar un tablero Web Grafana y conectarlo con el resto de capas de un sistema IoT.

Créditos

Versión 1.0
